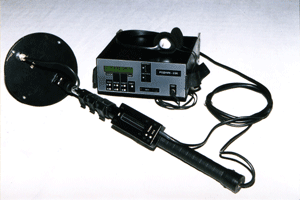

Аппаратура "Родник-23К" предназначен для бесконтактного обнаружения включенных и выключенных скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями.

р.

"Родник-23К" предназначен для бесконтактного обнаружения включенных и выключенных скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями. Обнаружение осуществляется путем облучения контролируемой зоны непрерывным или импульсным зондирующим сигналом с последующим приемом и анализом сигнала отклика одновременно на второй и третьей гармониках облучающего сигнала.

Аппаратура "Родник-23К" включает в себя следующие основные устройства:

- станцию (блок приемопередатчика со встроенной аккумуляторной батареей);

- антенну с линейной поляризацией и антенну с круговой поляризацией;

- пульт управления;

- блок питания 220 В.

Передатчик формирует зондирующий сигнал, который подается на вход антенны. Антенна излучает этот сигнал на частоте f1 и принимает отраженный от объектов сигнал на частотах 2f1 и 3f1. Затем отраженный сигнал подается в каналы 2-ой и 3-ей гармоник приемника, где происходит усиление и преобразование принятого сигнала. Преобразованный сигнал поступает в головные телефоны и на световые индикаторы пульта управления.Органы управления, расположенные на передней панели станции и пульта, позволяют выбрать оптимальный режим работы, который отображается на жидкокристаллическом дисплее.

Анализ уровней 2-ой и З-ей гармоник принимаемого сигнала, наличие регулировок мощности передатчика и чувствительности приемника в радиолокаторе позволяет различать электронные объекты от помеховых контактных объектов и точно определять их местоположение. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах, а также в виде световых сигналов на индикаторах уровня красного цвета при обнаружении электронного объекта или на индикаторах зеленого цвета при обнаружении контактного объекта (индикаторы размещены на антенном датчике).

Особенности применения:

"Родник-23К" обеспечивает обнаружение электронных и контактных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом электронные объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и т.п.).

Технические характеристики:

Вид излучения СВЧ сигнала непрерывный/квази-импульсный Мощность СВЧ сигнала на выходном разъеме станции не менее 2 Вт в непрерывном режиме излучения Чувствительность принимаемых сигналов на частотах 2-ой и 3-ей гармоник не хуже -145 дБ/Вт Диапазон перестройки частоты излучаемого СВЧ сигнала 980 - 1020 МГц Частоты принимаемых сигналов 2-ая и 3-я гармоники излучаемого сигнала (1960 - 2040 МГц и 2940 - 3060 МГц) Коэффициент усиления антенны с линейной поляризацией: - на 1-ой гармонике + 3 дБ - на 2-ой и 3-ей гармониках + 7 дБ Коэффициент усиления антенны с круговой поляризацией по линейной компоненте: - на 1-ой гармонике + 3 дБ - на 2-ой и 3-ей гармониках + 6 дБ Диапазон регулировки чувствительности 45 дБ ± 4 дБ Глубина регулировки мощности не менее 20 дБ Питание от блока питания 220 В, 50 Гц или от встроен. аккумулят. батареи +12 В Ток, потребляемый от источника питания 12 В: - в режиме анализа не более 1,5 А - режиме поиска не более 0,6 А Масса комплекта аппаратуры в укладочном чемодане не более 10 кг Условия эксплуатации: - температура от 0 до + 40 ° С - влажность 80 % при 25 °
