Каталог Техника защиты информации Устройства защиты от утечки информации по виброакустическим каналам "Соната-АВ" модель 2Б - cистема акустической и виброакустической защиты

увеличить

"Соната-АВ" модель 2Б - cистема акустической и виброакустической защиты предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно, от утечки по акустическим и виброакустическим каналам.

от 12 950 р.

Система акустической и виброакустической защиты Соната АВ модель 2Б предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно, от утечки по акустическим и виброакустическим каналам.

В состав модели 2Б аппаратуры "Соната-АВ" входят следующие базовые элементы:

Базовый элемент	Тип базового элемента
Генератор-виброизлучатель («тяжелый»)	«Соната-СВ-45М»
Генератор-виброизлучатель («легкий»)	«Соната-СП-45М»
Генератор-аудиоизлучатель	«Соната-СА-65М»
Сетевой блок электропитания	«Соната-ИП1», «Соната-ИП2»

Системным признаком модели 2Б аппаратуры "Соната-АВ" является построение по принципу «единый источник электропитания + генераторы-излучатели» (см. рис. 3.6).

sonata shema2

Основными положительными следствиями такого построения являются:

А) относительно невысокая стоимость системы, а также простота ее проектирования и монтажа при малом количестве и/или большом разнообразии типов нагрузок (возможно подключение к одному питающему шлейфу любых сочетаний генераторов-излучателей);

Б) потенциально более высокая стойкость защиты речевой информации вследствие статистически независимого возбуждения маскирующего шума во всех каналах утечки;

В) потенциально меньшее мешающее действие системы вследствие возможности регулировки интегрального уровня и корректировки спектра каждого излучателя.

Основным отрицательным следствием такого построения аппаратуры является потенциально более высокая*⁾ стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит не только электроакустический преобразователь, но и генератор электрического шумового сигнала и является более сложным (следовательно – более дорогим) устройством, чем электроакустический преобразователь.

Примечание:

*) Вследствие возможности изготовления индивидуальных генераторов электрического шумового сигнала с использованием технологий массового производства ожидается быстрое снижение их стоимости и, следовательно, снижение разницы в ценах систем с центральным генератором и многогенераторных систем.

Основные технические характеристики блоков электропитания

Параметр	Значение
Параметр	Соната-ИП1	Соната-ИП2
Количество независимых каналов¹⁾	2
Номинальное значение выходного напряжения - канал 1 - канал 2	12 В 12 В	12 В²⁾ 12 В²⁾
Наличие стабилизатора напряжения	нет	есть
Максимальный ток в нагрузке	0,2 + 0,2 А	1 + 1 А
Максимальное количество одновременно подключаемых:
· генераторов-излучателей СВ-45М	10+10	50+50
· генераторов-излучателей СП-45М	10+10	50+50
· генераторов-излучателей СА-65М	10+10	50+50
Наличие входа ДУ (интерфейс)	есть, (НР контакт «включить»+возможность электропитания аппаратуры ДУ 12В/30мА)
Электропитание изделия	Сеть ~220 В / 50 Гц
Габариты блока	51х51х190 мм	140х70х180 мм
Вес блока	0,7 кг	1,4 кг
Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха	от 5 до 40 С до 70 % при t  = 25 С
Максимальная продолжительность непрерывной работы Изделия, не менее	24 час

Примечания:

1) “независимость” понимается в смысле включения/отключения по входу ДУ;

2) имеется возможность плавной регулировки в пределах ±1В.

“Тяжелые” генераторы-виброизлучатели СВ-45М являются комбинацией широкополосного электроакустического преобразователя повышенной мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в массивных элементах защищаемого помещения таких, как:

■ограждающие конструкции помещения (стены, потолок, пол, двери);

■массивные окна;

■трубы систем тепло-, водо- и газоснабжения и т.п.

“Легкие” генераторы-виброизлучатели СП-45М являются комбинацией специализированного электроакустического преобразователя малой мощности и генератора электрического шумового сигнала. Основное их назначение – возбуждение шумовых вибраций в относительно легких (тонких) элементах защищаемого помещения таких, как остекление окон (дверей, офисных перегородок и т.п.).

Генераторы-аудиоизлучатели СА-65М являются комбинацией электроакустического преобразователя и генератора электрического шумового сигнала и предназначены для возбуждения акустического шума в различных полостях. Конструкция и размеры генераторов-аудиоизлучателей и элементов их крепления оптимизированы для их установки:

■в надпотолочном пространстве;

■в вентиляционных каналах;

■дверных тамбурах.

Основные технические характеристики генераторов-излучателей

Параметр	СА-65М	СП-45М	СВ-45М
Полоса воспроизводимых частот	175 - 5600 Гц	175 - 5600 Гц
Ток потребления (максимальное значение)	20 мА
Максимальное число индивидуальных адресов	255
Максимальная продолжительность непрерывной работы Изделия	Не ограничена
Габариты Изделия	40х70х125 мм	D= 46 мм H= 15 мм	D= 45мм H= 42 мм
Масса Изделия	0,3 кг	0,03 кг	0,3 кг
Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха	от 5 до 40 С до 70 % при t  = 25 С

Особенности изменения интегрального уровня и спектра шума изделий СВ-45М, СП-45М и СА-65М.

Корректировка интегрального уровня и спектра шума, создаваемого изделиями СВ-45М, СП-45М и СА-65М, осуществляется при помощи либо “ручного” (“Соната-ПРГ1”), либо “компьютерного” (“Соната-ПРГ2”) программатора, включаемого на время настройки, как указано на рис.3.7.

Рис 3.7

Параметры установки сохраняются в энергонезависимой памяти изделий.

Во время программирования обращения к генераторам-излучателям осуществляется адресно и остальные изделия системы могут не отключаться от линии электропитания. По умолчанию всем изделиям присваивается адрес 01. Установка адреса в пределах от 01 до 99 может быть выполнена при помощи программаторов.

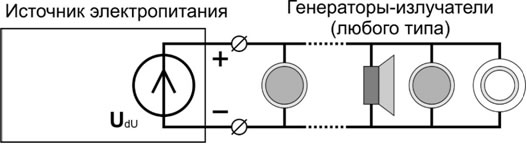

Подключение генераторов-излучателей СА-65М, СВ-45М и СП-45М к источнику электропитания может быть произвольным (см. рис. 3.8) при выполнении ограничительных требований:

■не превысить нагрузочную способность источника электропитания;

■все изделия подключать к источнику электропитания параллельно;

■группировать изделия поканально с учетом возможностей по дистанционному управлению каналами блока электропитания.
