Программно-аппаратный комплекс для проверки выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам, а также за счет низкочастотных наводок на токопроводящие элементы ограждающих конструкций зданий и сооружений и наводок от технических средств в речевом диапазоне частот, образованных за счет акусто-электрических преобразований.

Управление комплексом осуществляется по радиоканалу.

Возможности комплекса:

       - проведение акустических и виброакустических измерений, при контроле выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам, и утечки за счет низкочастотных наводок на токопроводящие элементы ограждаю-щих конструкций зданий и сооружений, а также наводок от технических средств в речевом диапазоне частот, образованных за счет акусто-электрических преобразований;

       - проведение акустических и виброакустических измерений по 4-м измерительным каналам одновременно, позволяющим выполнять измерения в полностью автоматическом режиме, включая оценку эффективности систем активной защиты (САЗ);

       - измерение параметров звуко- и виброизоляционных свойств конструкций;

       - исследование характеристик и проверку эффективности систем акустического и виброакустического зашумления.

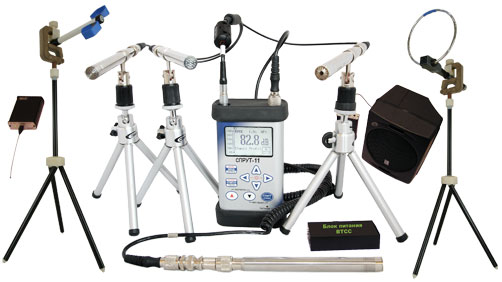

Состав и технические характеристики:



Измерительная подсистема:

- измерительный 4-х канальный шумомер-виброметр-анализатор

Количество: 1 шт.

Параметры:

  • частотный диапазон  от 1,0 Гц до 20 000 Гц;
  • частотный диапазон при измерении вибрации от 1,0 Гц до 12 000 Гц;
  • наличие 4-х измерительных каналов;
  • диапазон частот фильтров:

           - октавных:  от 2 Гц до 16000 Гц;

           - третьоктавных: от 1 Гц до 20000 Гц.

  • диапазон измеряемых уровней звукового давления: от 25 дБ до 140 дБ;
  • диапазон измеряемых уровней виброускорения: от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром, имеющим чувствительность 100 мВ/g ²;
  • шумомер-виброметр-анализатор должен иметь возможность управления по радиоканалу;
  • пределы основной погрешности измерений:

           - уровня звукового давления: не более ± 0,7 дБ;

           - виброускорения: не более ± 0,3 дБ.



-измерительный микрофон

 Количество: 1 шт.

 Параметры:

  •  тип: ½ дюймовый, преполяризованный;
  •  чувствительность в комплекте с предусилителем: не хуже 20 мВ/Па;
  • корпус и мембрана микрофона должны быть изготовлены из нержавеющей стали.



- микрофонный предусилитель

Количество: 1 шт.

  Параметры:

                                       • корпус должен быть изготовлен из нержавеющей стали.



- измерительный акселерометр

Количество: 4 шт.

Параметры:

                                        • осевая чувствительность 100 мВ/g (± 10%);

       • электропитание IEPE - постоянным током в пределах 2-20    мА, при напряжении питания: в диапазоне от 18 до 30В;

постоянным током в пределах 2-20 мА, при напряжении питания: в диапазоне от 18 до 30В;

      • диапазон рабочих частот: от  0,5 до 12 000 Гц.



- штатив для установки измерительного модуля

Количество: 1 шт.

                             Параметры:

• диапазон регулировки высоты установки штатива: до 1450 мм;

• вертикальная нагрузка на штатив: не менее 3 кг.



- измерительный усилитель

Количество: 1 шт.

Параметры:

  • коэффициент усиления: 40дБ (+/- 1дб).



- измерительный усилитель с режекторным фильтром

Количество: 1 шт.

Параметры:

  • коэффициент усиления: 40дБ (+/- 1дб);
  • величина ослабления основной гармоники: не менее 56 дБ.



- комплект щупов, кабелей  и разветвителей для подключения усилителей к симметричным и несимметричным линиям

Количество: 1 шт.

Параметры:

• возможность подключения электропитания 220В, 50 Гц;

• обеспечение соединения между собой компонентов аппаратуры.



- комплект крепежных изделий к измерительному акселерометру

Количество: 1 шт.

Параметры:

• обеспечение возможности монтирования  измерительного акселерометра к поверхностям.



Подсистема источника тестового акустического сигнала:

- модуль источника тестового акустического сигнала на базе ноутбука

Количество: 1 шт.

Параметры:

  • процессор  не хуже Atom-N270;
  • оперативная память не менее 1ГБ;
  • наличие WiFi;
  • наличие звуковой карты;
    • виды тестовых сигналов: белый шум, розовый шум, шум в октавных полосах 250 Гц, 500 Гц, 1000 Гц, 2000 Гц, 4000 Гц, набор синусоидальных сигналов с частотами от 20 Гц до 20000 Гц.



- экранированная акустическая система

Количество: 1 шт.

Параметры:

  • уровень звукового давления на расстоянии 1 м: не менее 115 дб;
  • частотный диапазон: от 63 до 20000 Гц, по уровню ±10дБ.



- стойка для установки экранированной акустической системы

Количество: 1

Параметры:

• диапазон регулировки высоты установки стойки: до 1500 мм;

• вертикальная нагрузка на штатив: не менее 20 кг.



- источник питания средств ВТСС

Количество: 1 шт.

Параметры:

  • электропитание проверяемых устройств номинальным постоянным напряжением 12, 24, 36, 48 или 60 вольт (±12%), током до 200 мА.

Подсистема управления:

  Подсистема управления должна иметь возможность управления элементами комплекса по радиоканалу

- ноутбук

Количество: 1 шт.

Параметры:

  • не хуже Intel Pentium-2,2 ГГц/3 Гб/250 Гб/DVD-RW/WiFi 802.11 b/g, LAN 10/100 mbit.



- модуль радиоканала

Количество: 1 шт.

Параметры:

  • наличие Wi-Fi-точки доступа (роутер);
  • стандарт Wi-Fi: 802.11g;
    • макс. скорость беспроводного соединения: не менее 54 Мбит/с.

-  специальное программное обеспечение

Количество: 1 шт.

Параметры:

• обработка, хранение рабочих материалов и ведение электронных баз  данных по результатам проведения акустических и виброакустических измерений при проведении аттестационных испытаний объектов информатизации;

• тип носителя специального программного обеспечения: CD-диск;

 • пользование специальным программным обеспечением не  ограничено количеством инсталляций и сроком использования.



Документация:

- руководство по эксплуатации комплекса СПРУТ-11;
- формуляр на комплекс СПРУТ-11;
- сертификат об утверждении типа средств измерений военного назначения на комплекс СПРУТ-11;
- сертификат ФСТЭК РОССИИ на расчетную часть программного обеспечения комплекса СПРУТ в системе сертификации средств защиты информации по требованиям безопасности информации.
