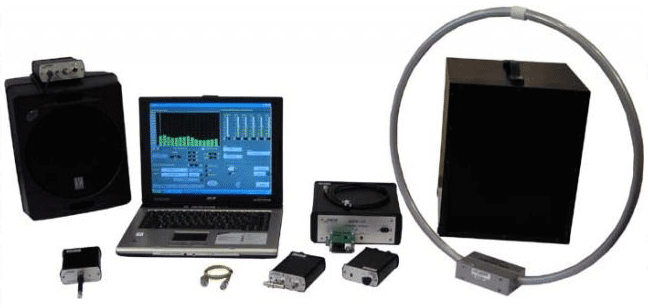

Программно-аппаратный комплекс "Спрут-7А" Программно-аппаратный комплекс для проведения акустических и виброакустических измерений

по запросу р.

Программно-аппаратный комплекс для проверки выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам, а также за счет низкочастотных наводок на токопроводящие элементы ограждающих конструкций зданий и сооружений и наводок от технических средств в речевом диапазоне частот, образованных за счет акусто-электрических преобразований.

Управление комплексом осуществляется по радиоканалу.

Возможности комплекса:
- измерение характеристик акустических и виброакустических сигналов, в том числе октавный, треть октавный анализ и анализ с использованием функции быстрого преобразования Фурье (БПФ).
- проведение исследований характеристик и проверка эффективности систем акустического и виброакустического зашумления.
- измерение уровней сигналов акустоэлектрических преобразователей с использованием функции БПФ.
- измерение и гигиеническая оценка шумов и вибрации в жилых и производственных помещениях на соответствие санитарным нормам.
- проведение измерений параметров звуко- и виброизоляционных свойств конструкций.
- измерение уровней электрического и магнитного полей и наводок на проводные коммуникации.
- проведение статистической обработки результатов измерений и т.д.

Особенности комплекса
Впервые на практике реализовано расширение возможностей комплекса, связанное с использованием функции быстрого преобразования Фурье, что позволяет с высокой точностью производить измерения слабых сигналов акустоэлектрических преобразований.

Базовый состав:
Измерительная подсистема на базе анализатора шума и вибраций 1-го класса точности SVAN в составе:
- измерительный модуль с октавным анализом, третьоктавным анализом и функцией БПФ;
- измерительный микрофон;
- измерительный акселерометр;
- измерительные щупы;
- адаптер – усилитель для подключения измерительных щупов и антенн;
- стойка для установки измерительного модуля;
- зарядное устройство.

Подсистема источника тестового акустического сигнала в составе:
- модуль источника тестового акустического сигнала;
- экранированная акустическая система, используемая при проведении измерений акусто –электрических преобразований;
- стойка для установки акустической системы;
- зарядное устройство.

Подсистема управления:
- модуль сопряжения с ПК.
- ПЭВМ типа ноутбук;
- специальное программное обеспечение.

Комплект оборудования для обеспечения автономного электропитания объектов ВТСС.

Принадлежности:
- комплект оснастки для крепления акселерометра (вибродатчика) к исследуемым поверхностям: шпилька (винт) с резьбой М5, специальные площадки с резьбовым соединением М5, циакриновый клей для установки самих площадок, газовая горелка для снятия площадок с поверхности, струбцины, монтажные хомуты, мастика;
- сумки для хранения и транспортировки комплекса и компьютера.

Документация:
- руководство по эксплуатации комплекса СПРУТ-7;
- формуляр на комплекс СПРУТ-7;
- сертификат об утверждении типа средств измерений военного назначения на комплекс СПРУТ-7;
- сертификат ФСТЭК РОССИИ на расчетную часть программного обеспечения комплекса СПРУТ-6 в системе сертификации средств защиты информации по требованиям безопасности информации (разработан на базе ПО Спрут-6).

Основные технические характеристики:
Измерительный модуль:
Выполняет функции анализатора шума и вибраций 1-го класса точности и отвечает требованиям ГОСТ 17187-81 и ГОСТ 17168-82.
Режимы работы:
- спектральный анализ;
- октавный анализ;
- 1/3 октавный анализ;
- быстрое преобразование Фурье.
Диапазон частот фильтров:
- 1/1-октавные фильтры по ГОСТ 17168: от 2 до 16000;
- 1/3-октавные фильтры по ГОСТ 17168: от 20 до 20000.
Диапазон измеряемых уровней:
- звукового давления: 24÷130 дБ;
- виброускорения: 0,01÷708 м•с .
Пределы основной погрешности измерений:
- уровня звукового давления: ± 0,7 дБ;
- виброускорения: ± 0,7 дБ.
Коэффициент усиления адаптера-усилителя: 40 дБ, 80 дБ.
Электропитание от встроенного аккумулятора. Время работы не менее 7 часов.

Специальное программное обеспечение:
Специальное программное обеспечение позволяет работать с комплексом как с измерительным прибором, а также проводить измерения и обрабатывать результаты в соответствии с методикой Государственной технической комиссии РФ (НМД АРР).

Акустическая система:
Виды тестового сигнала: белый шум; розовый шум; шум в октавных полосах 250, 500, 1000, 2000, 4000 Гц; набор синусоидальных сигналов с частотами от 20 до 20000 Гц.

Максимальное звуковое давление на расстоянии 1м: 116 дБ (пиковое).

Экранированная акустическая система обеспечивает работу комплекса при измерении сигналов акусто-электрических преобразований.

Питание – от сети переменного тока 220В, 50 Гц.

Общая масса комплекса составляет не более 23 кг.

Дополнительно:
Монтажное устройство «Краб» для установки измерительного оборудования в оконные проемы с наружной стороны промышленных, офисных и жилых зданий при проведении аттестации выделенных помещений. - 35 000 руб.

Состав оборудования:
- регулируемая по длине штанга с устройством гарантированного усилия;
- высокопрочные наконечники к штанге;
- специальное зажимное устройство для крепления шумомера;
- микрофонная штанга с зажимным устройством для крепления измерительного микрофона;
- электрическая дрель с функцией перфоратора и шуруповерта;
- страховочный трос;
- транспортная упаковка;
- эксплуатационная документация.
